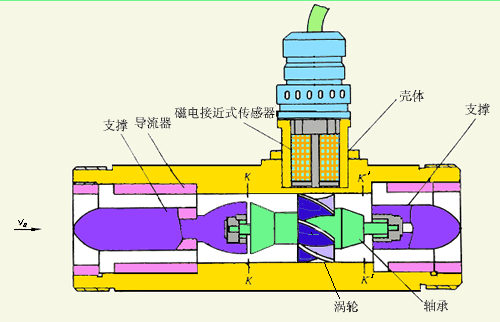

渦輪流量計屬于速度式流量計也叫葉輪式流量計，是目前流量?jì)x表中比較成熟的高準確度儀表之一。渦輪流量計一般由下列典型五個部分組成，*一是表體，表體的材料一般為鋼或者是鑄鐵，其兩端為法蘭連接，小口徑表也有采用螺紋接口方式。*二是測量的組件，渦輪流量計亦可選用外部潤滑油泵潤滑軸承，但注意不能過量。*三是計數器，計數器面板上有重要信息顯示。*四是整流器，整流器用以使流體流過渦輪流量計時處于規則狀態，從而消除擾動對計量無利影響，高計量精準度。*五是磁耦合傳動的裝置，該裝置將處于大氣環境中的計數器部分與被測量氣體分離開來，并將測量組件的轉動傳遞給計數器。

(1)渦輪

渦輪由導磁不銹鋼材料制成，裝有螺旋狀葉片，葉片數量根據直徑變化而不同，2-24片不等。為了使渦輪對流速有很好的響應，要求質量盡可能小。

對渦輪葉片結構參數的一般要求為：葉片傾角10°-15°(氣體)，30°-45°（液體）；葉片重疊度P為1-1.2；葉片與內殼間的間隙為0.5-1mm。

(2)軸承

快裝式渦輪流量計的軸承一般采用滑動配合的硬質合金軸承，要求耐磨性能好。

由于流體通過渦輪時會(huì )對渦輪產生一個軸向推力，使鈾承的摩擦轉矩增大，加速鈾承磨損，為了消除軸向力，需在結構上采取水力平衡措施，這方法的原理見圖3-3所示，由于渦輪處直徑DH略小于前后支架處直徑Ds，所以，在渦輪段流通截而擴大，流速降低，使流體靜壓上升P，這個P的靜壓將起到抵消部分軸向推力的作用。

圖3-3水力平衡原理示意圖

(3)前置放大器

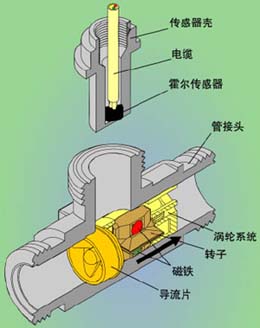

前置放大器由磁電感應轉換器與放大整形電路兩部分組成，示意圖見圖3-4所示。

磁電轉換器國內一般采用磁阻式，它由永久磁鋼及外部纏繞的感應線圈組成，當流體通過使諷輪旋轉的，葉片在永久磁鋼正下方時磁阻*小，兩葉片空隙在磁鋼下方時磁阻*大，渦輪旅轉，不斷地改變磁路的磁通量，使線圈中產生變化的感應電勢，送入放大整形電路，變成脈沖信號。

輸出脈沖的頻率與通過流量計的流量成正比，其比例系數K為（3-1）

式中：f---渦輪流量計輸出脈沖頻率；

qv---通過流量計的流量。

該比例系數亦稱為渦輪流量計的儀表系數。

(4)信號接收與顯示

信號接收與顯示器內系數校正器、加法器和頻電轉換器等組成，其作用是將從前置放大器送來的脈沖信號變換成累積流量和瞬時流量并顯示。
