智能一體化渦輪流量計是當前應用較多的流量計種類之一。

這種流量計的優點，可以說非常的多：

體積小

重量輕

準確度高（可以當作計量標準儀表）

反應時間快（可達到毫秒級）

量程比寬（一般為10：1）

壓力損失小

適用工作流體溫度高

輸出為脈沖信號不易受到干擾

可以長距離傳輸便于各種參數處理等等

正是基于上述這些優點，智能一體化渦輪流量計目前正廣泛應用于石化、冶金、燃氣等行業。

看到如此**的流量計，是否想深入的了解一下呢？現在儀控君就帶你了解一下這種流量計的方方面面。



智能一體化渦輪流量計原理

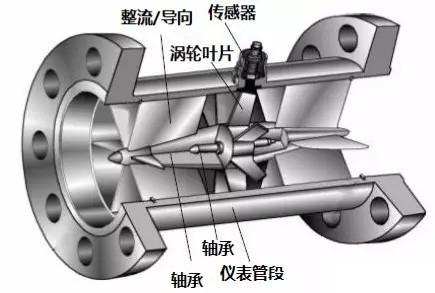

下圖就是一款智能一體化渦輪流量計的透視圖，可以看到流量計的管道中心安放了一個渦輪，渦輪兩端由軸承支撐。



當流體通過管道時，沖擊渦輪葉片，對渦輪產生驅動力矩，使渦輪克服摩擦力和流體阻力，產生旋轉。在一定的流量范圍內，對一定的流體介質粘度，渦輪的旋轉角速度與流體流速成正比。渦輪的轉速通過傳感器進行檢測，并通過后續信號調理電路對信號進行放大、濾波、整形，產生于脈沖成正比的脈沖信號。處理器通過對脈沖信號的處理，得到瞬時的流量值。

智能一體化渦輪流量計在工作時是這樣的：
